Descripción
Diseño y principio de funcionamiento

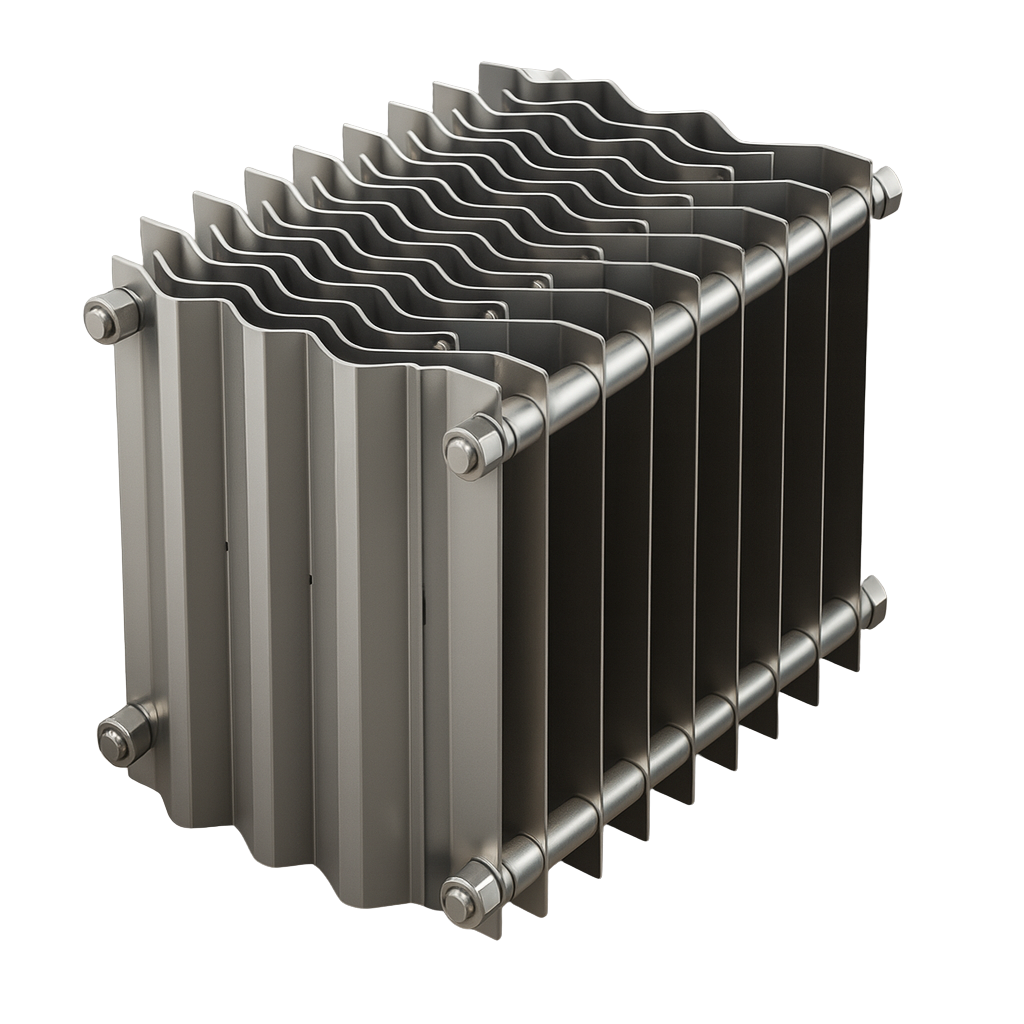

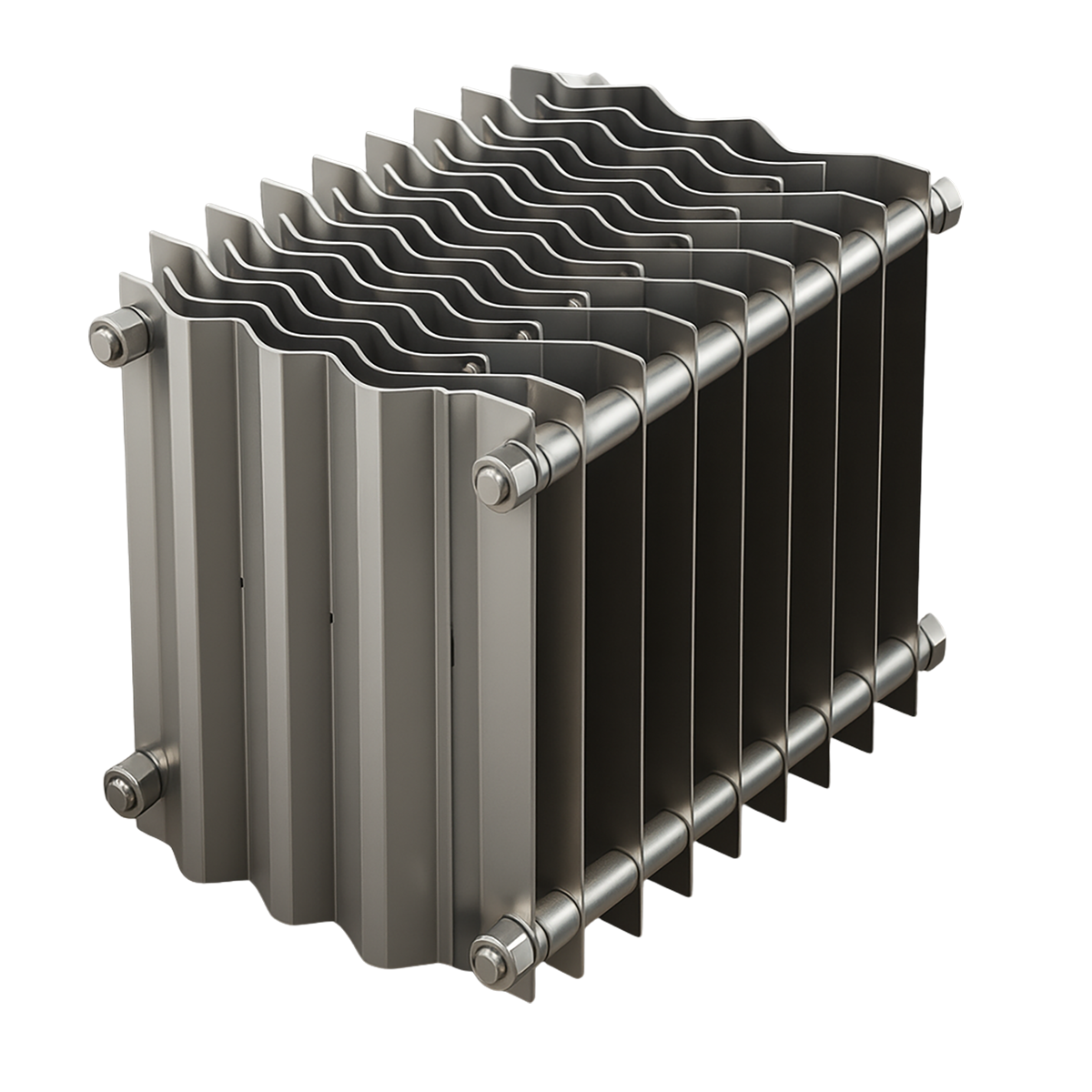

Cada unidad DropSep M – caja separadora de gotas de mediana eficiencia está compuesta por paneles de aletas deflectoras fabricadas en acero inoxidable o aluminio, configuradas en canales alternados que generan cambios bruscos de dirección en el flujo de gas.
Las gotas más grandes, al poseer mayor masa e inercia, no pueden seguir el patrón de flujo y son capturadas al impactar contra las aletas.
El líquido separado fluye por gravedad hacia un colector o drenaje inferior, desde donde se evacúa en forma controlada.
Cuando el proceso requiere una eliminación adicional de microgotas, las DropSep M – cajas separadoras de gotas de mediana eficiencia pueden equiparse con una segunda etapa de coalescencia a base de fibras sintéticas o metálicas.
Esta etapa complementaria capta aerosoles finos y promueve su coalescencia, formando gotas más grandes que luego se eliminan con facilidad.
De esta manera, el sistema DropSep M actúa como un prefiltro de alta capacidad, protegiendo coalescedores posteriores y reduciendo la corrosión, erosión y desgaste en equipos aguas abajo.
Materiales y rango de eficiencia
Las DropSep M – cajas separadoras de gotas de mediana eficiencia están diseñadas para eliminar el 100 % de las gotas de 12 µm o mayores, y pueden complementarse con una etapa coalescente opcional para capturar gotas más pequeñas.
Los vane pack se fabrican en acero inoxidable AISI 304 o 316, o en aluminio anodizado, según el gas, la temperatura y las condiciones del proceso.
Los materiales de soporte y drenaje son resistentes a la corrosión y aseguran una evacuación eficiente del líquido separado.
El diseño modular facilita la limpieza y el mantenimiento sin necesidad de desmontar la carcasa principal.
Aplicaciones industriales
Las DropSep M – cajas separadoras de gotas de mediana eficiencia se utilizan ampliamente como primera etapa de separación en sistemas de gas y aire comprimido, desempeñando una función esencial en la protección de equipos y procesos:
- Sistemas HVAC industriales y torres de lavado de gases, para eliminar humedad y niebla de agua.
- Líneas de vapor y gas natural, reduciendo la carga líquida antes de coalescedores o filtros de alta eficiencia.
- Plantas petroquímicas y refinerías, como etapa previa a los separadores coalescentes DropSep H.
- Turbinas, compresores y válvulas, minimizando el ingreso de líquidos y la corrosión interna.
- Procesos de ventilación y aire comprimido industrial, garantizando un gas más seco y estable.
En todos los casos, las cajas separadoras de gotas de mediana eficiencia DropSep M cumplen una función crítica: proteger equipos aguas abajo, reducir el mantenimiento y optimizar la eficiencia de las etapas finales de filtración.
Ventajas operativas
- Remoción total (100 %) de gotas ≥12 µm.
- Diseño inercial de bajo mantenimiento y alta confiabilidad.
- Posibilidad de incorporar etapa coalescente para aerosoles finos.
- Construcción en acero inoxidable o aluminio resistente a la corrosión.
- Mínima caída de presión y larga vida útil.
- Fácil acceso para limpieza y mantenimiento.
Retrofit y compatibilidad
SP Separation Processes fabrica las DropSep M – cajas separadoras de gotas de mediana eficiencia completamente compatibles con equipos existentes de otras marcas.
La capacidad de retrofit permite adaptar dimensiones, materiales, geometrías de aletas y sistemas de drenaje sin modificar la instalación original.
Cada caja separadora de gotas de mediana eficiencia DropSep M se produce con trazabilidad completa, control de calidad y soporte técnico local, asegurando un desempeño confiable y duradero.
Con ingeniería nacional y experiencia en separación gas-líquido, SP Separation Processes garantiza una solución robusta, eficiente y sostenible para la eliminación inicial de humedad en todo tipo de procesos industriales.
