Descripción
Diseño mecánico y cálculo según ASME VIII Div. 1
Cada BasKore – Filtro Canasto se fabrica bajo los criterios de diseño y cálculo estructural de la norma ASME VIII División 1, garantizando la integridad mecánica del cuerpo a presión.
Los espesores, bridas, tapas y refuerzos se dimensionan según la presión y temperatura de trabajo, así como la densidad y velocidad del fluido.
Esto asegura que el BasKore – Filtro Canasto mantenga su rendimiento incluso en condiciones severas de operación, como líneas de alta presión o servicios con fluidos corrosivos.
El cuerpo cilíndrico y el fondo en forma de tapa ciega o tórica están diseñados para una distribución uniforme de esfuerzos, evitando deformaciones y fugas.

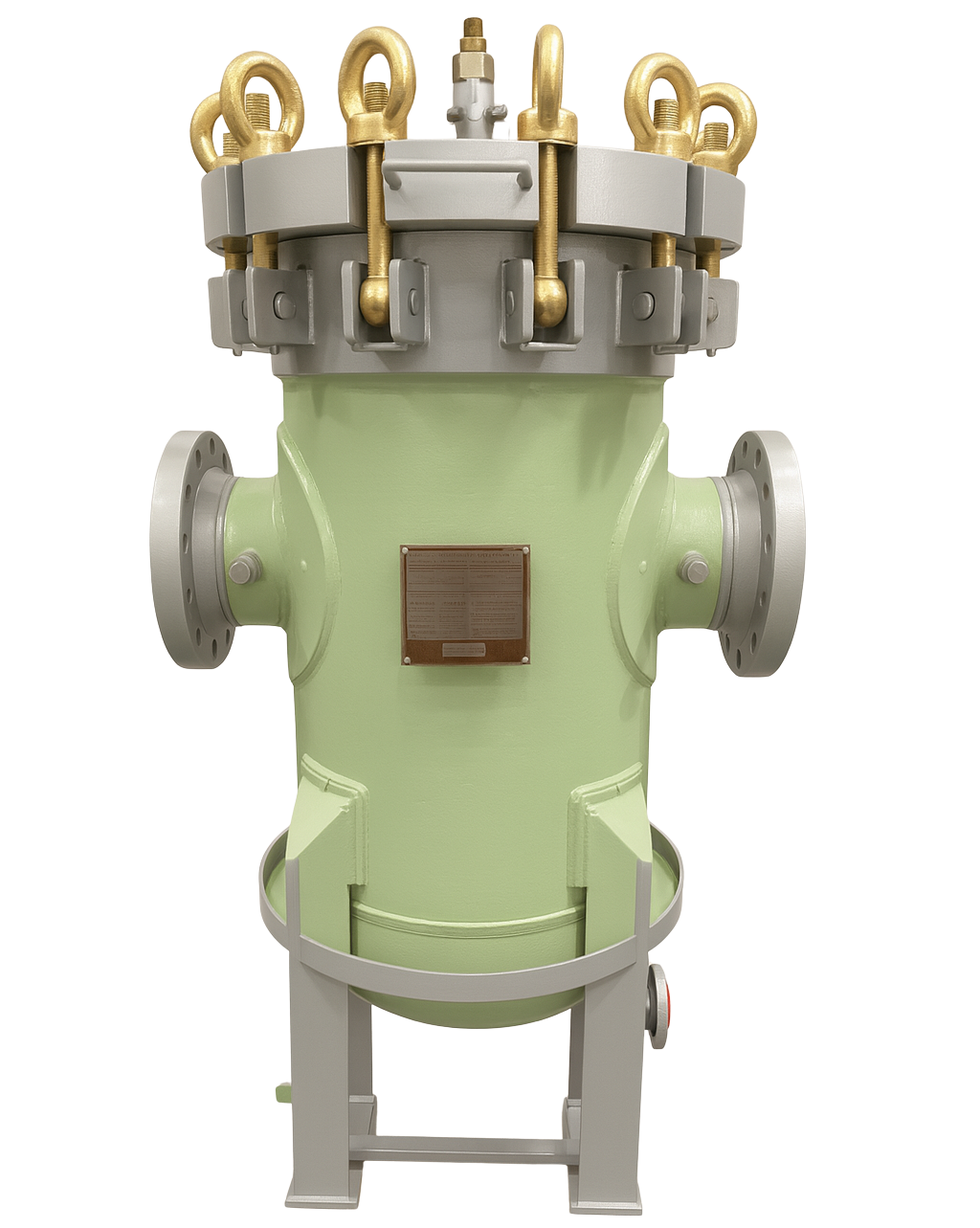

En los modelos de gran diámetro, las tapas incluyen bisagras o dispositivos de apertura rápida, facilitando la remoción del canasto para su limpieza o inspección.
Cuando el servicio lo requiere, los filtros canasto BasKore pueden suministrarse con, ensayo hidrostático, trazabilidad de materiales, calificación de procedimientos de soldadura y databook completo.
Configuraciones disponibles
Los BasKore – Filtro Canasto se fabrican en dos configuraciones principales:
- Simplex (una sola canasta): la opción más común, utilizada en líneas de proceso con posibilidad de parada temporal para limpieza.
- Dúplex (dos canastas con válvula de desvío): permite el funcionamiento continuo, ya que una línea permanece en servicio mientras la otra se limpia.
El fluido ingresa por la parte lateral o superior, pasa a través del canasto perforado o mallado, y los sólidos se depositan dentro del mismo.

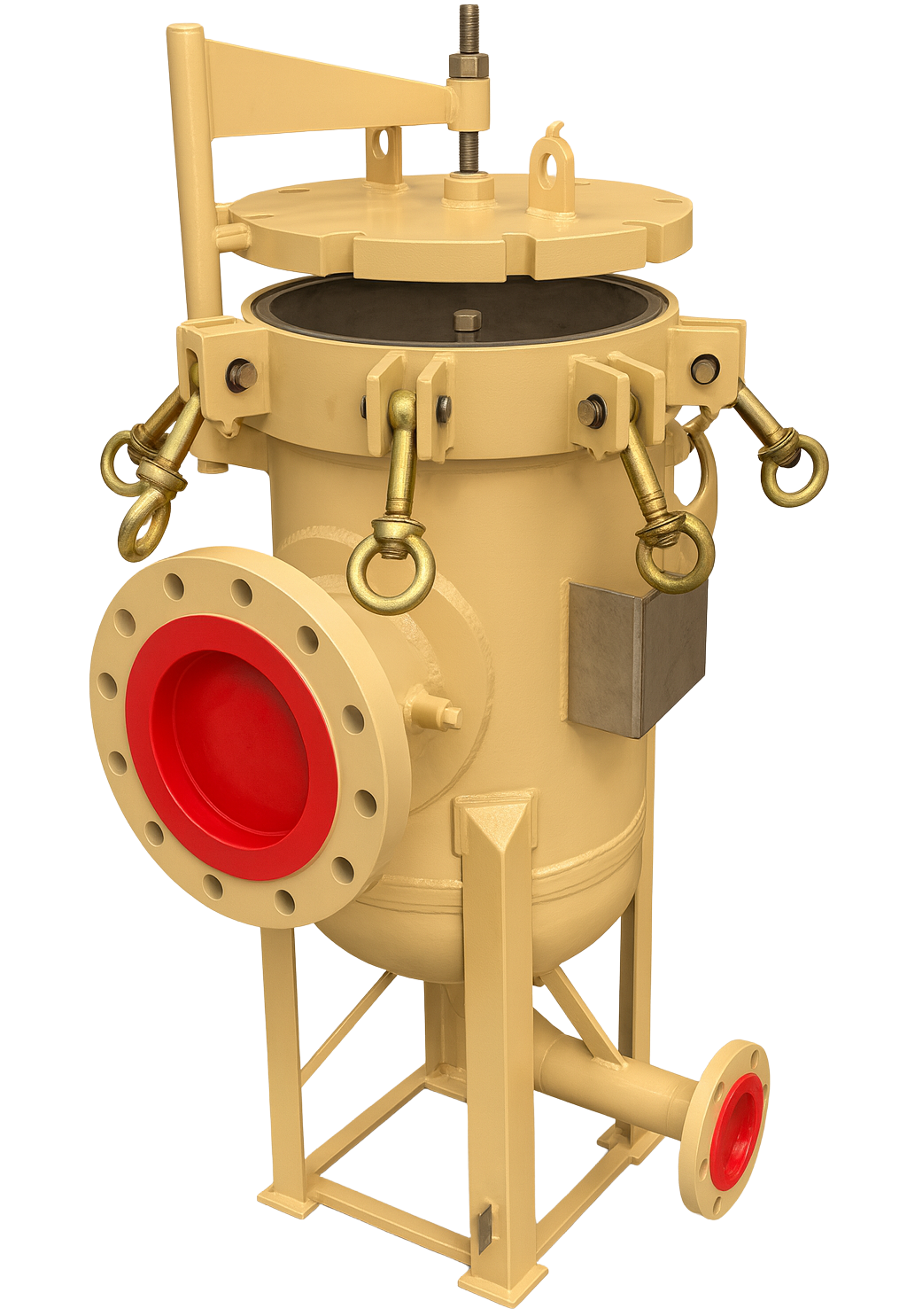

Las canastas pueden extraerse fácilmente retirando la tapa superior, sin herramientas especiales.
Los diámetros y alturas se adaptan al caudal de trabajo, abarcando desde pequeñas instalaciones hasta grandes sistemas de proceso con cientos de metros cúbicos por hora.
Materiales y medios filtrantes
Los canastos CanaSep se fabrican en acero inoxidable 304/316, según la aplicación y la naturaleza del fluido.
Pueden incorporar perforaciones calibradas o mallas metálicas con aberturas que van desde 50 µm hasta varios milímetros, ajustando la retención al tamaño de partícula deseado.
Las carcasas BasKore – Filtro Canasto se producen en acero al carbono, inoxidable o acero dúplex, con interiores mecanizados para asegurar un asiento preciso del canasto y una estanqueidad perfecta.
Las superficies internas pueden recubrirse con pintura epoxi o revestimientos especiales para servicios corrosivos.
Conexiones y cierres
Los BasKore – Filtro Canasto ofrecen diferentes configuraciones de conexión y cierre:
- Entradas y salidas bridadas ANSI, conexiones roscadas o tipo wafer, según la línea de proceso.
- Cierres atornillados con pernos, y opcionalmente tapas con bisagra y abrazadera de apertura rápida para facilitar el mantenimiento.
- Sistemas de sellado por compresión o O-ring, dependiendo de la presión de operación.
- Posibilidad de montaje vertical u horizontal para adaptarse al espacio disponible en planta.
Accesorios y opciones
Para optimizar la operación y el mantenimiento, los BasKore – Filtro Canasto pueden equiparse con:
- Tapón o válvula de purga para vaciado del cuerpo.
- Transmisores de presión, manómetro o indicador de presión diferencial para monitorear el grado de saturación del canasto.
- Válvula de venteo superior y válvula de alivio de seguridad.
- Aislamiento térmico para servicios con temperatura elevada.
- Recubrimiento interno anticorrosivo o certificación ASME, según requerimiento del proyecto.
Estas opciones hacen que los BasKore – Filtro Canasto sean extremadamente versátiles y aptos para todo tipo de proceso industrial.
Aplicaciones industriales
Los BasKore – Filtro Canasto se aplican en múltiples sectores, entre ellos:
- Protección de bombas, válvulas y medidores en tuberías de agua, vapor, aceites o gas.
- Prefiltración de líneas de proceso y sistemas de lubricación.
- Torres de enfriamiento e inyección de agua en plantas energéticas o petroquímicas.
- Sistemas de drenaje y condensado, garantizando limpieza y confiabilidad.
- Eliminación de residuos sólidos en circuitos de recirculación y procesos mineros.
Ventajas operativas
- Diseño simple y robusto con mantenimiento sencillo.
- Baja caída de presión y alta capacidad de retención.
- Cumplimiento con norma ASME VIII Div. 1 para carcasas a presión.
- Amplia variedad de materiales de construcción y mallas filtrantes.
- Versiones simplex o dúplex para operación continua.
- Limpieza rápida y segura, sin herramientas especiales.
Con ingeniería propia y fabricación nacional, SP Separation Processes ofrece los BasKore – Filtro Canasto como una solución robusta, segura y duradera para la protección de equipos en cualquier sistema de conducción de fluidos industriales.
