Descripción

Diseño mecánico conforme ASME VIII Div. 1

Cada CyKore – Filtro Ciclónico es diseñado y calculado bajo los lineamientos de la norma ASME VIII División 1, asegurando la integridad estructural de la carcasa sometida a presión.
El cuerpo, las bridas y los refuerzos se dimensionan de acuerdo con la presión de operación, temperatura y tipo de fluido.
Durante la fabricación, SP Separation Processes entrega un databook técnico completo que incluye:

Cálculos estructurales conforme ASME VIII Div. 1.
Procedimientos de soldadura calificados (WPS/PQR).
Certificaciones de soldadores y trazabilidad de materiales.
Ensayos de presión hidrostática y controles dimensionales.
Planos constructivos y registro de inspecciones.

Este enfoque de ingeniería garantiza la confiabilidad del sistema en condiciones operativas severas y el cumplimiento de estándares internacionales de calidad.

Construcción y materiales

Los CyKore – Filtro Ciclónico se fabrican exclusivamente en acero al carbono, acero inoxidable o acero dúplex, seleccionados según la naturaleza del fluido, la presión y la temperatura de servicio.

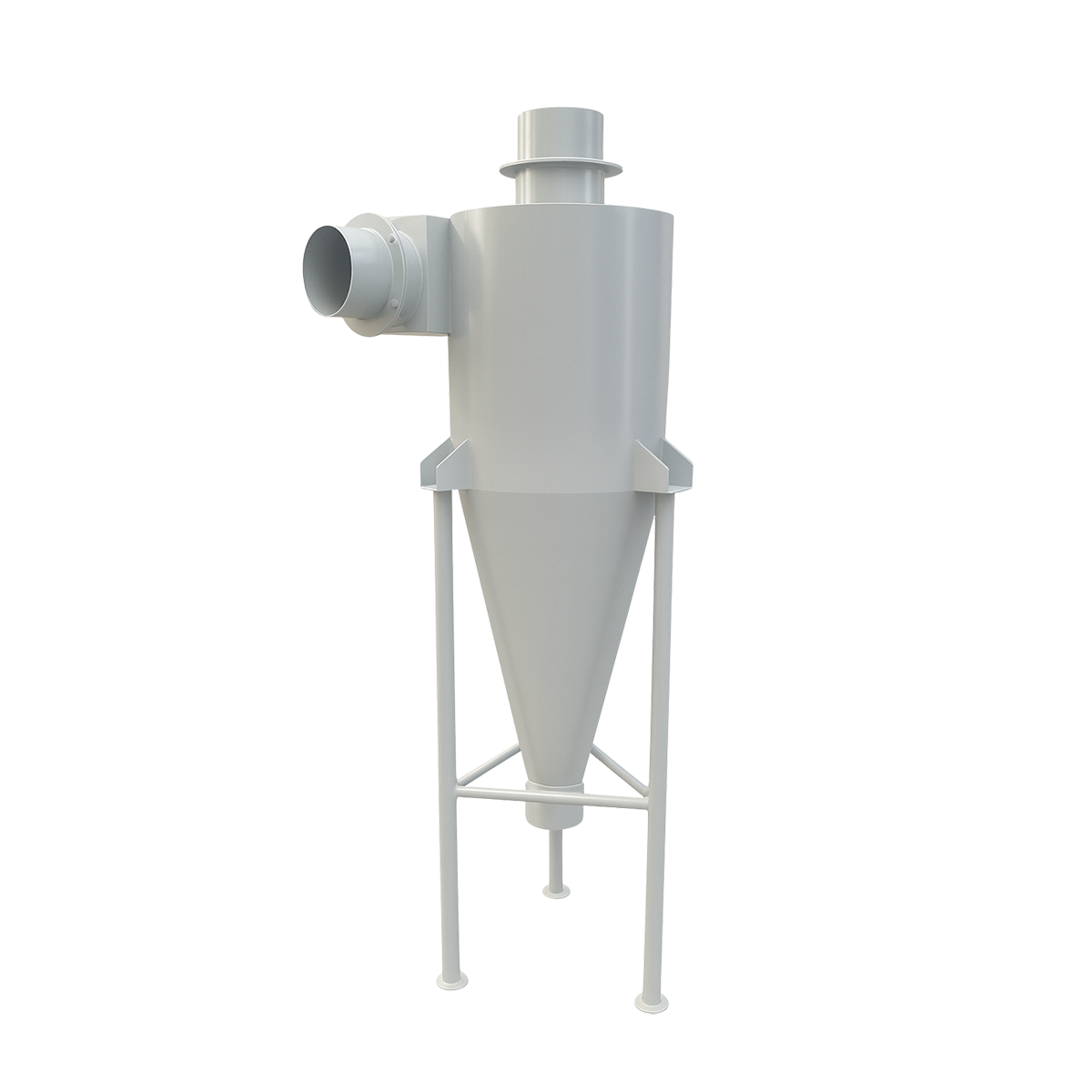

El diseño incluye una entrada tangencial o radial, que genera un vórtice interno o flujo helicoidal; las partículas más densas se desplazan hacia la pared y caen por gravedad al sumidero inferior, mientras que el gas o líquido depurado sale por la parte superior.
La geometría del ciclón se adapta a las condiciones de operación: caudal, densidad del contaminante, viscosidad y velocidad del fluido.
Cada unidad puede configurarse para flujo vertical u horizontal, según el espacio disponible en planta.

Principio de operación

El fluido ingresa tangencialmente en el CyKore – Filtro Ciclónico, donde la fuerza centrífuga separa las partículas sólidas o gotas suspendidas.
Las fracciones más pesadas migran hacia la periferia de la carcasa y se desplazan hacia el fondo, acumulándose en una cámara de recolección o sumidero.
El fluido limpio asciende por el eje central del ciclón y sale por la conexión superior.
Este proceso continuo no requiere reemplazo de elementos filtrantes, lo que se traduce en bajo costo de mantenimiento y operación ininterrumpida.
La eficiencia depende del tamaño y densidad de las partículas, alcanzando una remoción efectiva en el rango de 10 a 100 µm según la velocidad de diseño y el tipo de fluido.

Opciones y equipamiento adicional

Los CyKore – Filtro Ciclónico pueden incorporar diversos accesorios y dispositivos opcionales:

Purgador automático de sólidos o trampa de líquidos para eliminar acumulaciones.
Indicador de nivel, instrumentación de presión y temperatura.
Válvula de venteo o drenaje inferior.
Aislamiento térmico o recubrimiento interno anticorrosivo.
Certificación ASME de fabricación bajo pedido.

Estas configuraciones aseguran que los CyKore – Filtro Ciclónico se adapten a cualquier proceso industrial, manteniendo su desempeño y durabilidad incluso en condiciones extremas.

Aplicaciones industriales

Los CyKore – Filtro Ciclónico se aplican en una amplia variedad de procesos donde es necesario eliminar sólidos o gotas antes de etapas de filtración fina:

Pre-separación de arena y sólidos en líneas de producción de gas y petróleo.
Eliminación de gotas de agua en sistemas de aire comprimido o gas natural.
Tratamiento previo de corrientes cargadas, reduciendo la carga de filtros de cartucho o coalescentes.
Depuración de gases de combustión y procesos metalúrgicos.
Protección de bombas, válvulas y compresores frente a erosión o desgaste por partículas.

Su diseño sin consumibles, su alta capacidad de manejo de caudal y su construcción metálica lo convierten en un equipo esencial en sistemas industriales de separación gas-sólido o gas-líquido.
