Descripción
Diseño mecánico conforme ASME VIII Div. 1
Cada HighKore – Filtro High Flow es diseñado, calculado y fabricado de acuerdo con los lineamientos de la norma ASME VIII División 1, asegurando la integridad del cuerpo sometido a presión.
Durante la fabricación se entrega un databook técnico completo, que incluye:
- Cálculos de espesores, esfuerzos y presión conforme ASME VIII Div. 1.
- Procedimientos de soldadura calificados (WPS/PQR).
- Certificaciones de soldadores e identificación de materiales.
- Ensayos de presión hidrostática y control dimensional.
- Registros de inspección y trazabilidad de todos los componentes.
Este nivel de documentación respalda la confiabilidad estructural y la seguridad operativa del equipo.
Construcción y materiales
Los HighKore – Filtro High Flow se fabrican exclusivamente en acero al carbono, acero inoxidable 304/316 o acero dúplex, según las condiciones del proceso.

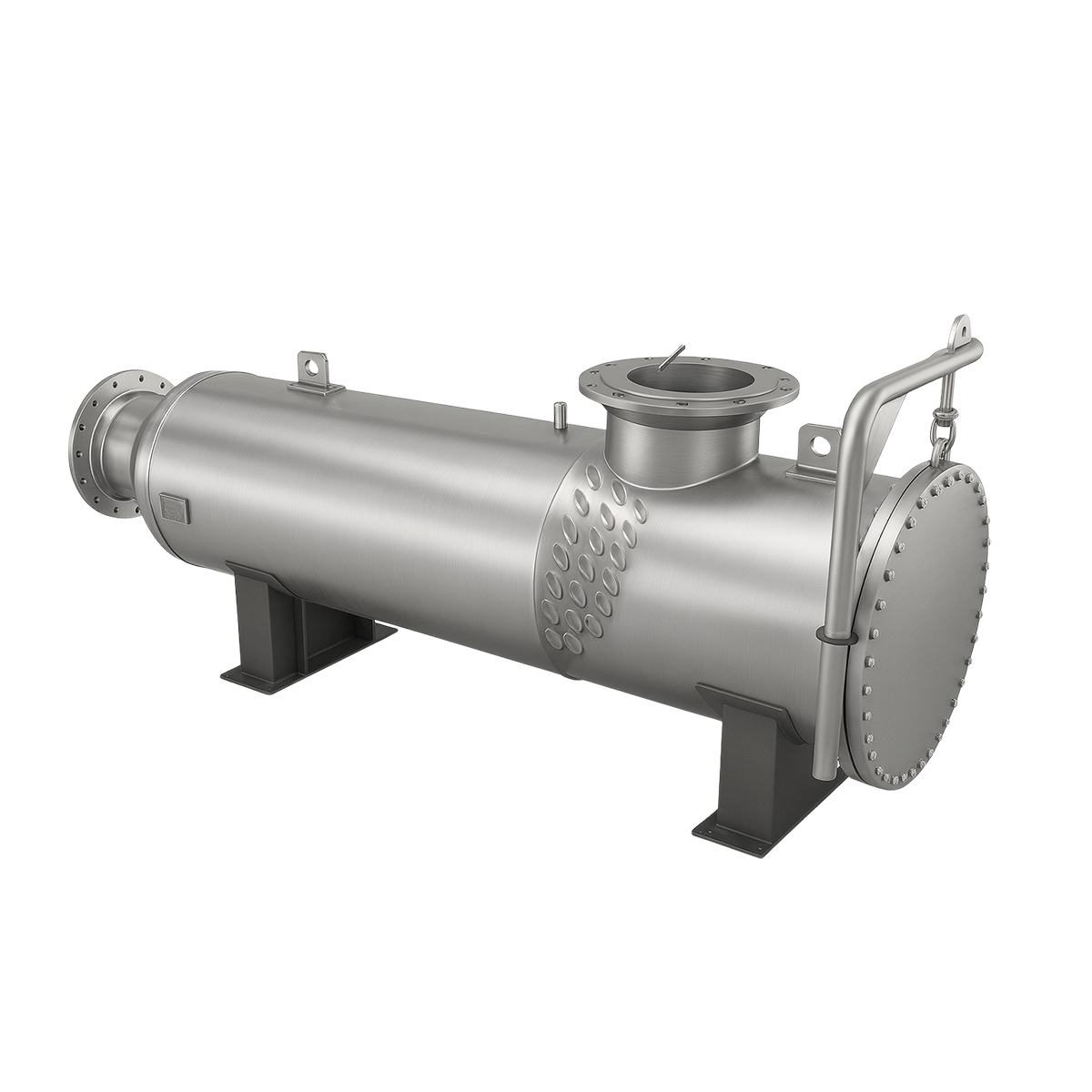

Los filtros pueden instalarse en posición vertical u horizontal, dependiendo del caudal y de las restricciones de espacio en planta.
Principio de funcionamiento
El fluido ingresa al HighKore – Filtro High Flow por la parte superior o lateral, se distribuye en la cámara y pasa desde el interior hacia el exterior de los cartuchos de alta capacidad.
El diseño de gran diámetro de los cartuchos reduce la velocidad superficial, minimiza la caída de presión y permite manejar caudales elevados sin comprometer la eficiencia.
Dependiendo del material filtrante, los cartuchos pueden lavarse o reemplazarse, logrando un mantenimiento rápido y económico.
Medios filtrantes y rango de filtración
Los HighKore – Filtro High Flow pueden equiparse con distintos medios filtrantes según el contaminante a remover:
- Fibra de polipropileno plisado para sólidos finos y aplicaciones generales.
- Fibra de vidrio para alta temperatura y compatibilidad con hidrocarburos.
El rango típico de filtración abarca de 1 µm a 50 µm, cubriendo desde prefiltración hasta clarificación final.
Cada configuración de cartucho puede seleccionarse con retenciones nominales o absolutas, según las especificaciones del cliente.
Conexiones y cierres
Las carcasas HighKore – Filtro High Flow incorporan conexiones bridadas ANSI y están disponibles con entradas y salidas de gran diámetro (3″ a 40″), lo que reduce la velocidad del fluido y mantiene pérdidas de carga muy bajas.
El cierre superior puede ser mediante tapa abatible con bisagra y pernos de sujeción rápida, o en los modelos de mayor tamaño, sistemas de apertura rápida.
Los sellos se realizan mediante juntas tórica o compresión, garantizando estanquidad y fácil acceso durante el mantenimiento.
Aplicaciones industriales
Los HighKore – Filtro High Flow se utilizan en una amplia variedad de sectores que requieren altos caudales y filtración de precisión:
- Plantas de agua de proceso, desaladoras y efluentes industriales.
- Prefiltrado de crudos y combustibles en refinerías y plantas petroquímicas.
- Circuitos de enfriamiento en centrales eléctricas.
- Procesos de impresión, teñido, pintura y biotecnología.
- Protección de membranas de ósmosis inversa y sistemas de intercambio iónico.
En todos los casos, los HighKore – Filtro High Flow ofrecen alta capacidad de caudal en un formato compacto, con mantenimiento simple y bajos costos de operación.
Ventajas operativas
- Diseño conforme ASME VIII Div. 1 con databook completo.
- Procesamiento de grandes volúmenes en carcasas compactas.
- Cartuchos de gran superficie filtrante para mayor vida útil.
- Recambio rápido y limpieza sencilla.
- Construcción totalmente metálica y pulido interior sanitario.
- Conexiones de gran diámetro para baja pérdida de carga.
- Alta eficiencia, durabilidad y bajos costos operativos.
