Descripción
Diseño mecánico conforme a norma ASME VIII Div. 1
Cada DryKore – Filtro FM DrySep (gas seco) es diseñado y calculado bajo los criterios estructurales de la norma ASME VIII División 1, aplicable a recipientes sometidos a presión.
El diseño contempla los esfuerzos mecánicos generados por la presión interna, temperatura de servicio y ciclos de operación, asegurando un desempeño mecánico seguro y duradero.
Durante la fabricación, SP Separation Processes entrega un databook técnico completo, que incluye:
- Cálculos estructurales conforme ASME VIII Div. 1.
- Procedimientos de soldadura calificados (WPS/PQR).
- Certificaciones de soldadores y trazabilidad de materiales.
- Ensayos de presión hidrostática y pruebas dimensionales.
- Registro de inspecciones y control de calidad durante el armado y montaje.
Este respaldo documental garantiza la integridad del equipo y su cumplimiento con los estándares internacionales más exigentes.
Construcción y materiales

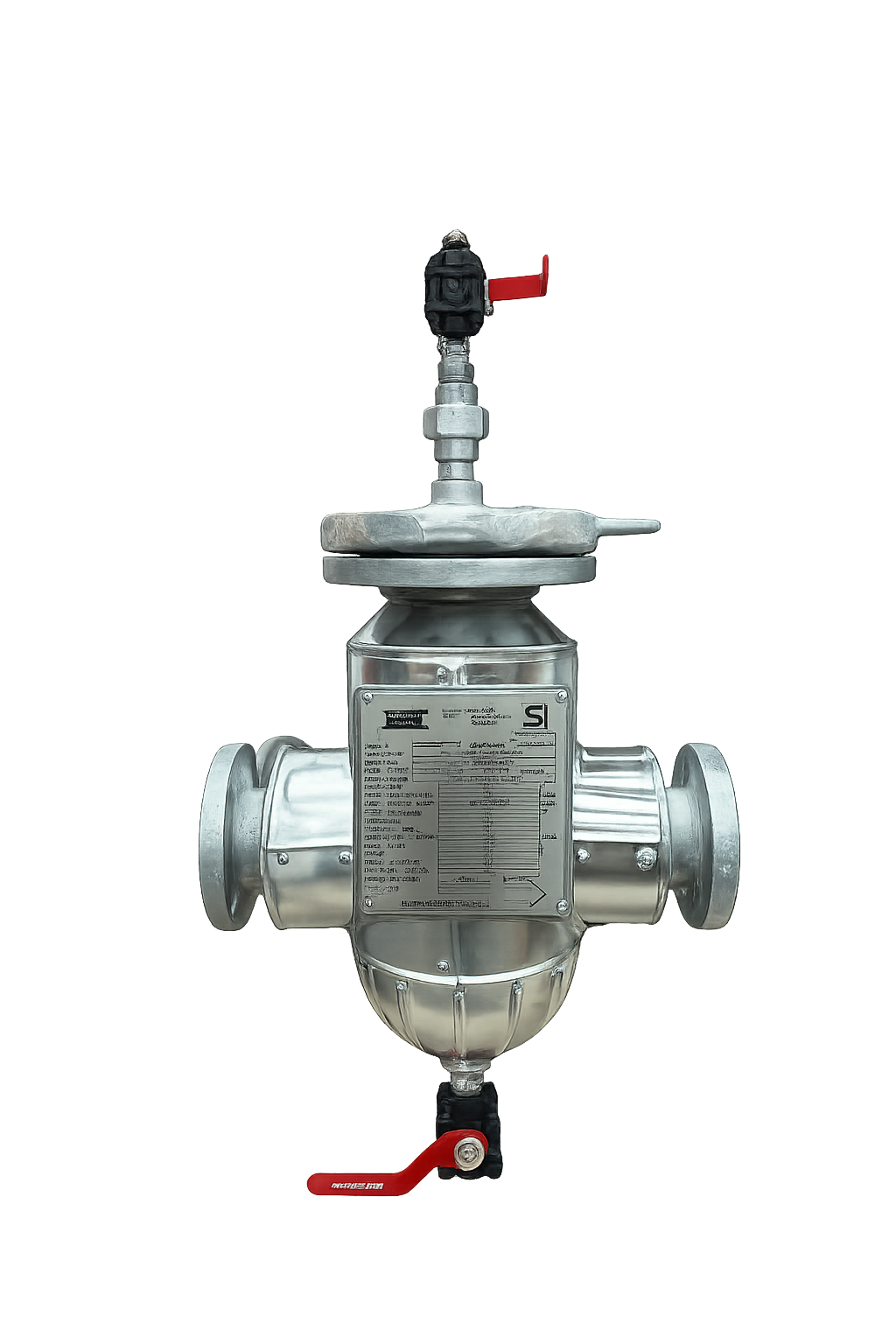

Los DryKore – Filtro FM DrySep (gas seco) se fabrican exclusivamente en acero al carbono, acero inoxidable o aleaciones especiales seleccionadas según el tipo de gas, presión y condiciones ambientales.
Los filtros están disponibles con conexiones bridadas ANSI en series #150, #300, #600, #900 y #1500, según los requerimientos de la línea de proceso.
Las tapas pueden ser abulonadas o de apertura rápida, según la presión y la frecuencia de recambio de cartuchos.
Medios filtrantes y principio de operación
Los DryKore – Filtro FM DrySep pueden equiparse con distintos tipos de elementos filtrantes intercambiables, seleccionados según la aplicación:
- Papel celulósico impregnado en resina fenólica, para servicios de gas seco donde se requiere alta eficiencia y mínima caída de presión.
- Mallas de acero inoxidable, para aplicaciones de alta temperatura o presión diferencial elevada.
- Medios sintéticos de alta eficiencia, con retenciones típicas entre 1 µm y 25 µm, ideales para remover polvo, herrumbre y partículas finas.
Configuraciones y accesorios
Los DryKore – Filtro FM DrySep (gas seco) pueden instalarse en posición vertical u horizontal, adaptándose al espacio disponible y al sentido de flujo del sistema.
Cada equipo puede complementarse con:
- Manómetros y manovacuómetros.
- Indicadores de presión diferencial para monitorear saturación de los elementos.
- Válvulas de drenaje inferior y válvulas de seguridad.
- Instrumentación de presión, temperatura y nivel.
- Aislamiento térmico o traceado eléctrico para condiciones ambientales extremas.
Estas opciones permiten configurar el sistema según las necesidades de operación, garantizando una supervisión precisa y una larga vida útil.
Aplicaciones industriales
Los DryKore – Filtro FM DrySep (gas seco) se emplean en:
- Estaciones de medición, regulación y distribución de gas natural.
- Filtración de gas seco en redes industriales y plantas de generación.
- Protección de válvulas, compresores y turbinas de gas.
- Procesos de gas natural, biogás y gases de refinería deshidratados.
- Plantas químicas y petroquímicas, donde la eliminación de sólidos sin coalescencia líquida es fundamental.
Gracias a su construcción robusta, los DryKore – Filtro FM DrySep operan de forma continua con mínima intervención y garantizan la máxima confiabilidad en condiciones críticas.
Ventajas operativas
- Diseño mecánico conforme ASME VIII Div. 1 con databook completo.
- Construcción 100 % metálica, sin materiales plásticos ni no ferrosos.
- Alta eficiencia de retención (1–25 µm) con mínima pérdida de carga.
- Recambio rápido de elementos filtrantes y fácil mantenimiento.
- Compatibilidad con una amplia variedad de gases y presiones ANSI #150–#1500.
- Posibilidad de combinar medios filtrantes con diferentes eficiencias en un mismo cuerpo.
- Alta confiabilidad, bajo costo operativo y larga vida útil.
