Descripción
Diseño mecánico bajo norma ASME VIII Div. 1

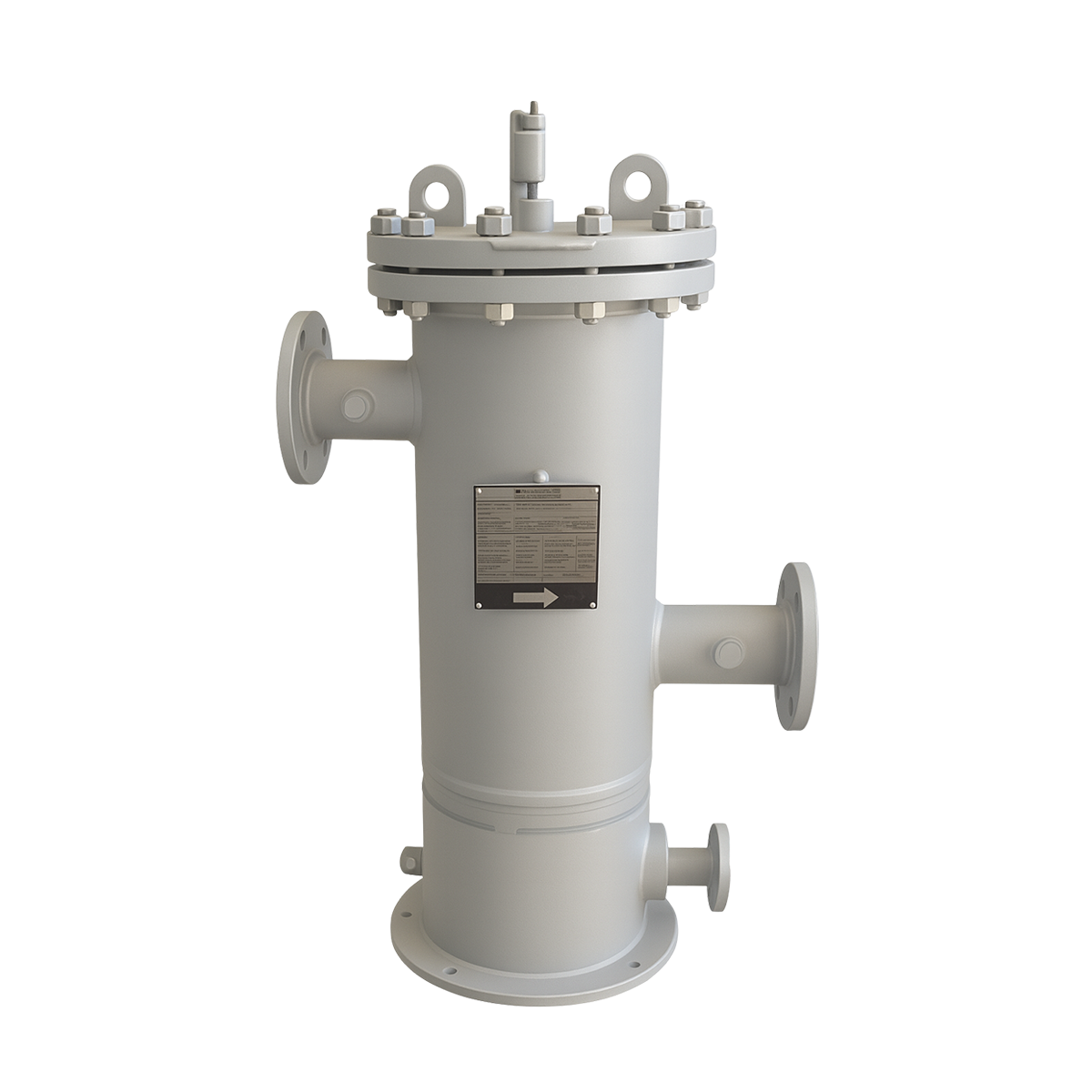

El cuerpo de los CarKore – Filtro Cartucho se calcula y fabrica de acuerdo con los lineamientos de la norma ASME VIII División 1, que regula los recipientes sometidos a presión.
Durante la etapa de ingeniería se determinan los espesores mínimos de envolvente, tapas, bridas y refuerzos, considerando presión interna, temperatura y esfuerzos combinados.
Cada unidad se entrega con un databook completo, que incluye:
- Cálculos estructurales por presión y temperatura.
- Calificación de procedimientos de soldadura (WPS/PQR).
- Certificación y registro de soldadores calificados.
- Resultados de ensayos de presión hidrostática.
- Inspecciones dimensionales, materiales certificados y trazabilidad total.
Este enfoque de fabricación garantiza la integridad mecánica y la conformidad con las normas internacionales aplicadas a equipos a presión.
Compatibilidad con toda la línea de cartuchos SP
Las carcasas CarKore – Filtro Cartucho están diseñadas para adaptarse a todos los elementos filtrantes fabricados por SP Separation Processes.
Esta compatibilidad total permite unificar carcasas y elementos dentro de una misma planta, reduciendo costos operativos, simplificando el mantenimiento y garantizando repuestos nacionales disponibles de forma inmediata.
Configuraciones y materiales de construcción
Los CarKore – Filtro Cartucho se fabrican en diferentes configuraciones y materiales para adaptarse a cada aplicación:
- Materiales: acero al carbono, acero inoxidable 304/316 o acero dúplex, según el tipo de fluido, presión y temperatura.
- Diseño de montaje: vertical para minimizar la huella o horizontal para reducir la altura de instalación en salas técnicas con espacio limitado.
- Conexiones: bridas ANSI, conexiones roscadas NPT o tri-clamp sanitarias para aplicaciones alimentarias o farmacéuticas.
- Cierres: tapa de abrazadera de apertura rápida con junta tórica para recambio ágil, o tapa abulonada para operaciones de alta presión.
- Accesorios opcionales: manómetro, manovacuómetro, indicador de presión diferencial, drenaje inferior, venteo superior, válvula de seguridad
Cada carcasa puede alojar desde 1 hasta más de 200 cartuchos, según el caudal, viscosidad del fluido y caída de presión admisible.
El diseño modular permite aumentar la capacidad simplemente agregando etapas o baterías de filtración en paralelo.
Prestaciones y rango de filtración
El CarKore – Filtro Cartucho permite utilizar elementos filtrantes con retenciones nominales o absolutas desde 0,5 µm hasta 100 µm, logrando una filtración fina o de clarificación según el tipo de cartucho seleccionado.
El flujo radial exterior-interior garantiza una distribución homogénea y evita la canalización del fluido.
La baja pérdida de carga y el diseño de fondo esférico aseguran un drenaje completo, evitando acumulación de contaminantes o zonas muertas.
Aplicaciones industriales
Los CarKore – Filtro Cartucho se aplican como etapa final o intermedia en procesos que exigen máxima claridad del fluido, tales como:
- Filtración fina y clarificación de agua de inyección y de proceso.
- Protección de membranas de ósmosis inversa e intercambio iónico.
- Filtración de combustibles, aceites y lubricantes.
- Procesamiento de solventes, resinas y productos químicos.
- Industrias minera, metalúrgica, alimentaria y energética, donde la pureza del fluido es crítica.
Gracias a su diseño higiénico y superficie interior pulida, los CarKore – Filtro Cartucho previenen la contaminación cruzada y permiten una limpieza rápida entre lotes o productos.
Ventajas operativas
- Diseño y cálculo estructural conforme ASME VIII Div. 1.
- Entrega con databook completo, calificación de soldaduras y certificados de materiales.
- Adaptable a todos los cartuchos de Separation Processes.
- Alta capacidad de caudal con pérdidas de carga mínimas.
- Construcción en acero inoxidable, carbono o dúplex, según el proceso.
- Posibilidad de montaje vertical u horizontal.
- Mantenimiento simple y larga vida útil.
