Descripción
Diseño y documentación conforme ASME VIII Div. 1
Cada DualPak – Unidad de Filtración Doble Estándar se diseña y fabrica bajo los lineamientos de la norma ASME VIII División 1, asegurando la integridad mecánica de los recipientes a presión y el cumplimiento de los más altos estándares de seguridad industrial.
Durante la entrega del equipo, SP Separation Processes provee un databook técnico completo, que incluye:
- Cálculos estructurales y verificación de espesores conforme ASME VIII Div. 1.
- Procedimientos y calificaciones de soldadura (WPS/PQR).
- Certificaciones de soldadores y trazabilidad de materiales.
- Ensayos de presión hidrostática, pruebas FAT y control dimensional.
- Planos, informes de inspección y documentación de control de calidad.
Este nivel de documentación brinda trazabilidad completa y asegura la confiabilidad estructural del sistema en cualquier condición de operación.
Configuración y adaptabilidad

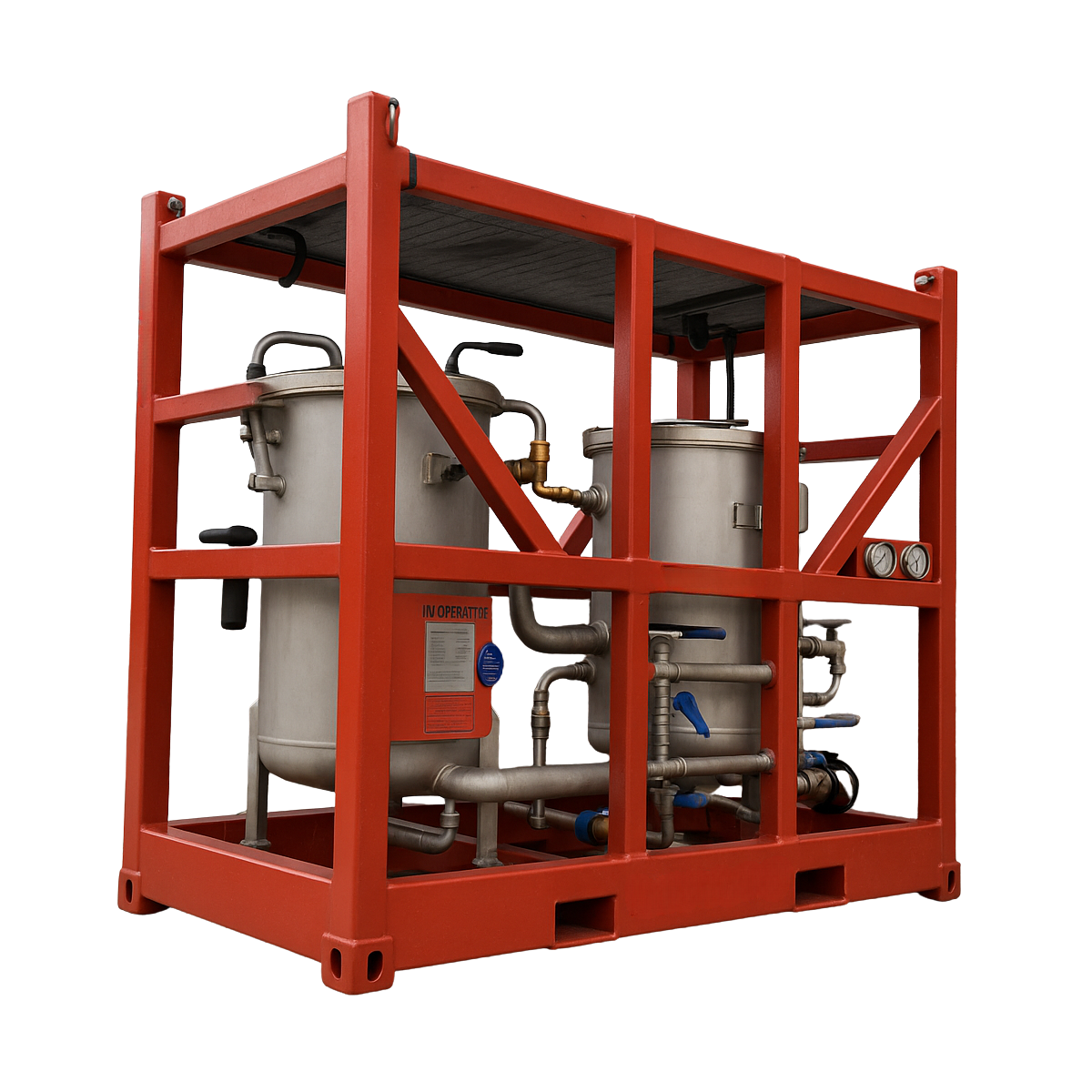

El DualPak – Unidad de Filtración Doble Estándar se compone de dos carcasas idénticas, interconectadas mediante válvulas que permiten el paso total o parcial del flujo a cualquiera de las cámaras.
Cada carcasa puede configurarse para alojar cualquier tipo de elemento filtrante fabricado por SP Separation Processes, o el que el cliente especifique.
Esto incluye filtros tipo canasto, bolsas filtrantes, cartuchos de alta eficiencia o elementos coalescentes, lo que otorga al sistema una flexibilidad total de aplicación.
El diseño modular permite al operador ajustar la configuración según las necesidades del proceso, ya sea para prefiltración, filtración fina o separación de fases líquido–líquido.
Construcción y materiales
El DualPak está construido exclusivamente en acero al carbono, acero inoxidable 304/316 o acero dúplex, seleccionados de acuerdo con la presión de operación, el tipo de fluido y la temperatura del proceso.
El bastidor estructural integra válvulas de aislamiento y colectores, permitiendo la conexión directa del sistema a las líneas de proceso.
Las tapas de acceso pueden ser abulonadas o de apertura rápida, y el skid incluye manómetros, indicadores de presión diferencial, válvulas de drenaje y purga, y válvulas de seguridad.
El montaje sobre bastidor de acero estructural facilita el transporte, la instalación y la operación inmediata.
Funcionamiento
Durante la operación, el fluido ingresa al DualPak y se distribuye entre las dos cámaras filtrantes.
El operador puede elegir la operación simultánea, para aumentar el caudal, o la operación alternada, para mantener el servicio mientras se limpia o reemplaza un filtro.
Esta característica convierte al DualPak – Unidad de Filtración Doble Estándar en un sistema ideal para procesos continuos, donde detener la producción resulta costoso o impracticable.
La simplicidad de su circuito hidráulico y la disposición accesible de válvulas y manómetros reducen al mínimo el tiempo de mantenimiento.
Aplicaciones industriales
El DualPak está pensado para una amplia gama de procesos donde se requiere confiabilidad, continuidad y facilidad de mantenimiento:
- Filtración de agua de proceso, enfriamiento o inyección.
- Prefiltración y filtración final de combustibles, aceites y lubricantes.
- Tratamiento de líquidos en refinerías, petroquímicas y plantas de energía.
- Procesos mineros, metalúrgicos y químicos donde la calidad del fluido afecta directamente la eficiencia operativa.
- Aplicaciones generales en plantas industriales, donde la interrupción del servicio no es aceptable.
Servicios y puesta en marcha
SP Separation Processes acompaña cada proyecto de DualPak desde la ingeniería inicial hasta la puesta en marcha, ofreciendo:
- Pruebas FAT (Factory Acceptance Test) antes del envío.
- Precomisionado y comisionado en campo.
- Asistencia técnica durante el arranque y operación inicial.
- Capacitación al personal en operación y mantenimiento del sistema.
Ventajas operativas
- Diseño conforme ASME VIII Div. 1 con databook completo.
- Operación continua: cambio de cámara sin interrupción del flujo.
- Compatibilidad con cualquier filtro SP o especificado por el cliente.
- Construcción metálica robusta; sin materiales plásticos o no ferrosos.
- Montaje compacto con bombas, válvulas e instrumentación integradas.
- Alta flexibilidad: prefiltración, filtración fina o coalescencia en un mismo skid.
- Listo para operar, con pruebas FAT, documentación completa y soporte técnico.
