Descripción
Diseño industrial conforme ASME VIII Div. 1
Todos los componentes a presión del FlushPak (carcasas y conexiones) son diseñados y calculados conforme a la norma ASME VIII División 1, asegurando su integridad mecánica y compatibilidad con los requisitos de seguridad industrial.
Durante la entrega, SP Separation Processes proporciona un databook completo que incluye:
- Cálculos estructurales de presión y espesores según ASME VIII Div. 1.
- Procedimientos y calificaciones de soldadura (WPS/PQR).
- Certificaciones de soldadores y trazabilidad de materiales.
- Ensayos hidrostáticos y control dimensional.
- Registros FAT y documentación de calidad.
Este enfoque de diseño y control garantiza que el FlushPak mantenga una operación confiable incluso en ambientes exigentes, bajo altas presiones y temperaturas.
Construcción y materiales

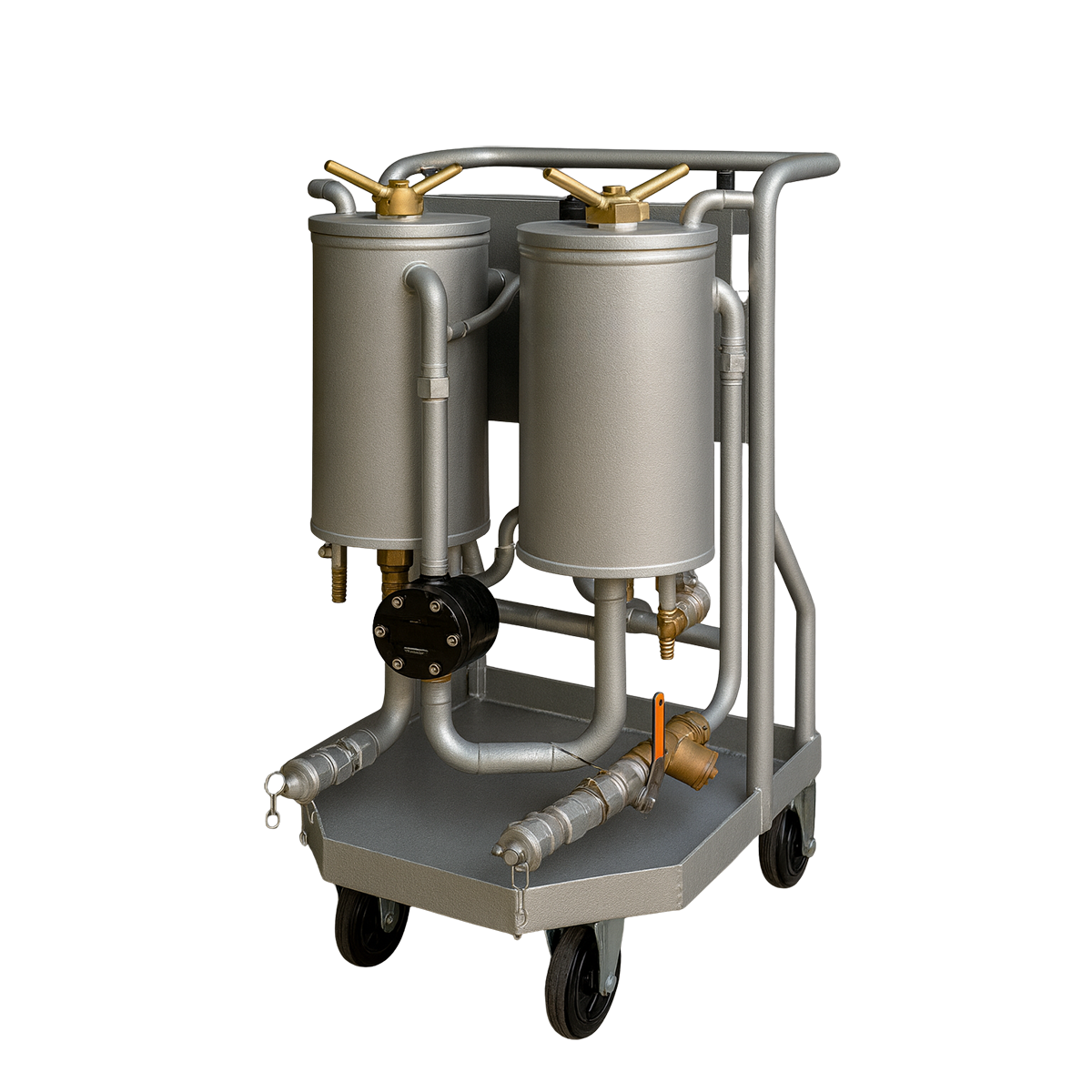

El FlushPak – Equipo Portátil de Flushing para Aceite se fabrica exclusivamente en acero al carbono o acero inoxidable, según la aplicación y el tipo de fluido a tratar.
El chasis está diseñado para un transporte seguro y ergonómico dentro de planta, con ruedas industriales, freno mecánico y soportes antivibratorios.
La bomba de impulsión puede ser de engranajes, paletas o tornillo, dependiendo de la viscosidad del aceite y el caudal requerido.
Las carcasas filtrantes son compatibles con todos los cartuchos y elementos fabricados por SP, lo que facilita el uso de medios filtrantes de diferentes grados y materiales según el tipo de contaminación a eliminar.
Principio de funcionamiento
El aceite contaminado se succiona mediante la bomba del FlushPak y se impulsa hacia la carcasa filtrante, donde los elementos seleccionados retienen las partículas sólidas y separan la humedad en suspensión.
Los niveles de limpieza alcanzables cumplen con normas internacionales de control de contaminación, tales como ISO 4406 o NAS 1638, permitiendo recuperar aceites a niveles de pureza óptimos para su reutilización en turbinas, compresores, cajas de engranajes y sistemas hidráulicos.
El flujo puede recircularse de manera continua hasta alcanzar el grado de limpieza requerido; la instrumentación integrada permite al operador controlar presión, caudal y condición de los filtros durante todo el proceso.
Aplicaciones industriales
El FlushPak – Equipo Portátil de Flushing para Aceite se aplica en:
- Mantenimiento preventivo y correctivo de sistemas hidráulicos y de lubricación.
- Flushing de turbinas, compresores, bombas y cajas reductoras.
- Limpieza de aceites en maquinaria industrial, naval o de generación eléctrica.
- Recuperación de aceites almacenados antes de su reutilización.
- Filtración en campo durante montaje o comisionado de equipos nuevos.
Su portabilidad y facilidad de conexión permiten ejecutar operaciones de flushing directamente en la instalación, reduciendo tiempos de parada y costos logísticos.
Ventajas operativas
- Diseño conforme ASME VIII Div. 1 con databook completo.
- Equipo portátil y de rápida implementación.
- Compatible con todos los elementos filtrantes SP.
- Niveles de limpieza según ISO 4406 o NAS 1638.
- Chasis metálico robusto con ruedas industriales.
- Adecuado para diferentes viscosidades y caudales.
- Reducción comprobada de paradas por contaminación del aceite.
- Bajo costo operativo y mantenimiento mínimo.
